鍋爐消聲器■鍋爐消音器■鍋爐點火排汽消聲器■鍋爐蒸汽消聲器■低壓蒸汽消聲器■鍋爐風機消聲器■鍋爐排汽消聲器等規格型號都有，我們將給你低的出廠價，大量批發，價格更優惠。
訂貨提示：
該產品屬于非標產品，規格品種多，需要根據客戶提供的參數或要求定制，您可將產品的技術參數傳真：0518-85372403或發郵件809827864@qq.com咨詢電話：0518-85372405 聯系人:孫經理 13861430261。
注意:我公司是實體生產廠家，具有真實的生產車間、廠房等設備，我們將熱情的服務態度，歡迎您前來考察！
 |
 |

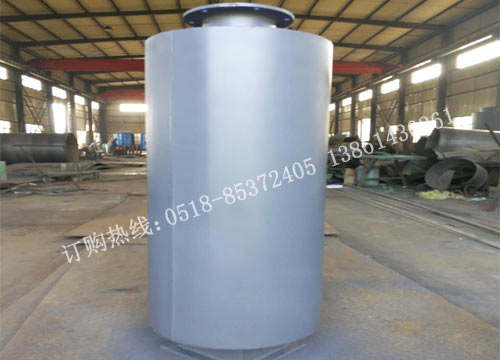

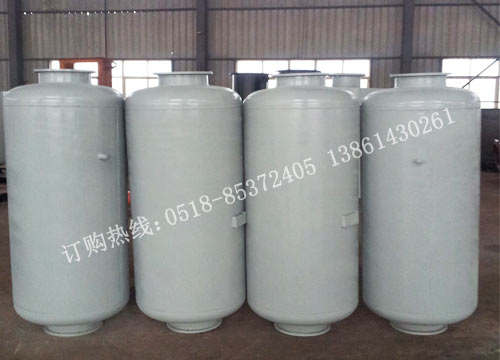

| 鍋爐消聲器（不銹鋼或碳鋼材質） | 鍋爐點火排汽消聲器（材質：不銹鋼） |
 |
 |

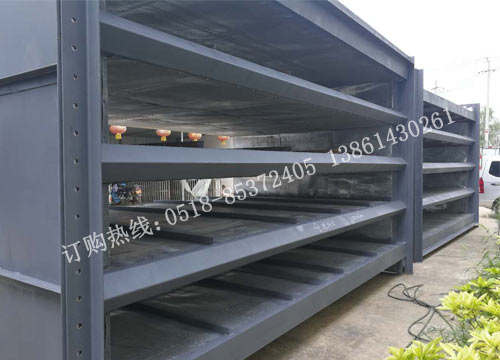

| 鍋爐消音器（垂直安裝、材質：不銹鋼或碳鋼） | 鍋爐風機消聲器（蒸汽、高壓、進出口） |
蒸汽鍋爐及有關熱力設備的蒸汽排放所發出的噪聲，遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值（附錄一、二）。為此我公司生產了實用新型蒸汽消聲器系列產品，主要使用于發電、化工、冶金、紡織等工業部門中的鍋爐、汽輪機等熱力設備蒸汽排放的有效消聲降音。
鍋爐消聲器是將高溫高壓蒸汽及低壓蒸汽在消音器內經一次擴容降壓后，進入二次降壓體，經大容積擴容降壓形成低壓或超低壓蒸汽噴出后，再經降壓體外的一只組合型多材料復合結構的阻聲吸音罩再次消聲降音后排向大氣中。該型式工業消聲降噪設備具有安全系數高、消聲值大、設備外形尺寸小、重量輕及安裝方便等優點。該鍋爐消聲器是由連云港市宏慶電力輔機有限公司生產。
鍋爐消聲器特點：
鍋爐消聲器根據大孔噴注降壓消聲的原理，通過優化設計,其降噪指標,安全性能和使用壽命遠優于市場上同類產品,可更好的滿足工業的低壓、中壓、次高壓、高壓、超高壓、亞臨界等參數的各種鍋爐，壓力容器管道排汽氣放空及其鍋爐安全門，鍋爐釋放門排汽氣的降噪需要。鍋爐小孔型消聲器也稱小孔型消音器，其消聲原理是：將一個大的噴口，在保持相同排氣量的前提下，改為許多小孔來代替，而小孔將高頻聲移到人耳不敏感的超聲范圍，從而達到降噪的目的。
本系列消聲器是根據抗、噴、阻復合消聲原理研制，具有消聲量大、體積小、重量輕及安裝方便等優點。根據用途的不同，以下介紹幾種常用形式消聲降音設備：
1、鍋爐點火排汽消聲器（TB型）
為抑制高壓汽流排放噪聲，當前世界上已具有多種形式的消聲器，其原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本新型結構的消聲器克服了上述缺點。
本消聲器系綜合了最合理的消聲原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸多原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效的吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。
|
型 號 |
類 別 |
外 型 尺 寸 |
底 座 螺 孔 |
接 管 規 格 |
配套 汽輪機型號 |
||||
|
總 長 |
外殼高度 |
殼體外徑 |
孔 距 |
孔 徑 |
孔 數 |
||||
|
L |
L1 |
D |
b |
d1 |
n |
do×δ |
|||
|
TB-39-35/15(過) |
中壓 |
1556 |
1356 |
460 |
322 |
20 |
4 |
57×3.5 |
N6 |
|
TB-39-65/25（過） |
1848 |
1648 |
560 |
392 |
20 |
4 |
76×4 |
N12 |
|
|
TB-39-100/35(過) |
1818 |
1618 |
675 |
472 |
20 |
4 |
108×4.5 |
N20 |
|
|
TB-39-130/40(過) |
1890 |
1690 |
675 |
472 |
20 |
4 |
108×4.5 |
N25 |
|
|
TB-54-35/10(過) |
次高壓 |
1296 |
1096 |
460 |
322 |
20 |
4 |
57×3.5 |
N6 |
|
TB-54-75/25(過) |
1564 |
1364 |
560 |
392 |
20 |
4 |
76×5 |
N12 |
|
|
TB-100-130/40(過) |
1854 |
1654 |
675 |
472 |
20 |
4 |
108×4.5 |
N25 |
|
|
TB-100-130/65(過) |
高壓 |
2142 |
1942 |
675 |
472 |
23 |
4 |
108×4.5 |
N25 |
|
TB-100-220/60(過) |
2142 |
1942 |
675 |
472 |
23 |
4 |
133×10 |
N50 |
|
|
TB-100-220/85(過) |
2466 |
2266 |
675 |
472 |
23 |
4 |
133×10 |
N50 |
|
|
TB-100-410/100(過) |
2646 |
2446 |
675 |
472 |
23 |
4 |
159×10 |
N100 |
|
|
TB-140-420/100 670/100(過) |
超高壓
|
2358 |
2158 |
675 |
472 |
23 |
4 |
133×16 |
N125 N200 |
|
TB-140-670/200(過) |
2854 |
2654 |
805 |
565 |
27 |
4 |
233×16 |
N200 |
|
|
TB-170-1000/200（過） |
亞臨界 |
3100 |
2900 |
805 |
565 |
27 |
4 |
133×18 |
N300 |
|
TB-28/510-610/40(過) |
再熱器出口 |
1854 |
1654 |
675 |
472 |
20 |
4 |
133×10 |
N200 |
|
TB-39-555-1000/100（過） |
2646 |
2446 |
675 |
472 |
27 |
4 |
168×8 |
N300 |
|
2、蒸汽安全門消聲器（TA型）
眾所周知，對于鍋爐等熱力裝置的安全門，其排汽既應避免過大的噪聲，更應讓汽流順利排出，為此以往常見的多級節流及小孔噴注的消聲手段即不宜采用，這種限制歷來是安全門消聲器的設計難點，也是安全門消聲器消聲效果差的原因。本實用新型用于安全門的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、阻消聲機理，達到了理想的消聲效果。
|
型 號 |
類 別 |
外 型 尺 寸 |
底 座 螺 孔 |
接 管 規 格 |
配套 汽輪機型號 |
||||
|
總 長 |
外殼高度 |
殼體外徑 |
孔 距 |
孔 徑 |
孔 數 |
||||
|
L |
L1 |
D |
b |
d1 |
n |
do×δ |
|||
|
TA-39-65/15(過) |
中壓 |
1334 |
1134 |
380 |
272 |
20 |
4 |
89×5 |
N12 |
|
TA -54-75/25（過） |
次高壓 |
1686 |
1486 |
440 |
314 |
20 |
4 |
108×5 |
N12 |
|
TA -100-130/80(過) |
高壓 |
2610 |
2360 |
673 |
474 |
23 |
4 |
159×5 |
N25 |
|
TA -100-220/85(過) |
2610 |
2360 |
673 |
474 |
23 |
4 |
219×6 |
N50 |
|
|
TA -100-220/125(過) |
2234 |
1984 |
825 |
79 |
23 |
4 |
273×7 |
N50 |
|
|
TA-100-410/70(過) |
2076 |
1876 |
685 |
483 |
23 |
4 |
273×7 |
N100 |
|
|
TA-140-420/100(過) |
超高壓 |
2270 |
2020 |
825 |
579 |
23 |
4 |
273×7 |
N125 |
|
TA-140-670/100(過) |
270 |
2020 |
825 |
579 |
23 |
4 |
219×8 |
N200 |
|
|
TA-140-670/200(過) |
2455 |
2205 |
1160 |
810 |
27 |
4 |
273×8 |
N200 |
|
|
TA-170-1000/280(過) |
亞臨界 |
2960 |
2710 |
1310 |
914 |
23 |
4 |
273×14 |
N300 |
|
TA-28/510-670/100(過) |
再熱器 出口 |
2054 |
1804 |
785 |
552 |
23 |
4 |
325×13 |
N200 |
|
TA-39/555-1000/155（過） |
2344 |
2094 |
935 |
655 |
27 |
|
325×18 |
N300 |
|
3、低壓蒸汽消聲器（TD型）
各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐及聲源設備。在電站熱力系統中有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備的排汽管要求配置結構輕便、安裝方便的消聲設備。宏慶公司針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪機系列及其他系列產品，可滿足用戶的要求。
|
型 號 |
類 別 |
外 型 尺 寸 |
底 座 螺 孔 |
接 管 規 格 |
配套 汽輪機型號 |
||||
|
總 長 |
外殼高度 |
殼體外徑 |
孔 距 |
孔 徑 |
孔 數 |
||||
|
L |
L1 |
D |
b |
d1 |
n |
do×δ |
|||
|
TA-39-65/15(飽) |
中壓 |
1334 |
1134 |
380 |
272 |
20 |
4 |
89×5 |
N12 |
|
TA -54-75/25(飽) |
次高壓 |
1686 |
1486 |
440 |
314 |
20 |
4 |
108×5 |
N12 |
|
TA -100-130/80(飽) |
高壓 |
2510 |
2260 |
673 |
474 |
23 |
4 |
159×5 |
N25 |
|
TA -100-220/85(飽) |
2510 |
2260 |
376 |
474 |
23 |
4 |
219×5 |
N50 |
|
|
TA -100-220/125(飽) |
2084 |
1834 |
825 |
579 |
23 |
4 |
273×7 |
N50 |
|
|
TA-100-410/70(飽) |
1976 |
1776 |
685 |
483 |
23 |
4 |
273×7 |
N100 |
|
|
TA-140-420/100(飽) |
超高壓 |
2120 |
1870 |
825 |
579 |
23 |
4 |
273×7 |
N125 |
|
TA-140-670/100(飽) |
2120 |
1870 |
825 |
579 |
23 |
4 |
219×6 |
N200 |
|
|
TA-140-670/200(飽) |
2305 |
2055 |
1160 |
810 |
27 |
4 |
273×7 |
N200 |
|
|
TA-170-1000/280(飽) |
亞臨界 |
2810 |
2560 |
131 |
914 |
27 |
4 |
273×7 |
N300 |
|
TA-32/336-670/200(飽) |
再熱器 出口 |
2160 |
1910 |
985 |
690 |
27 |
4 |
426×7 |
N200 |
|
TA-39/336-1000/200(飽) |
2264 |
2014 |
955 |
655 |
27 |
|
325×7 |
N300 |
|
4、鍋爐風機消聲器（CF型）
宏慶公司根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。上述消聲降音設備其效果能滿足《工業企業噪聲衛生標準》的要求，已在國內獲得了廣泛采用。
|
序號 |
型號 |
風機銘牌(風量) |
公稱尺寸 |
參考重量 |
電站鍋爐應用舉例(供訂貨參考) |
|
|
1 |
CF--5 |
4～6萬m3/h |
B |
H |
1750 |
N6型汽輪機、35T/H鍋爐送風機進風 |
|
2 |
CF--7 |
6～7 |
1.2 |
1.6 |
2400 |
N12型汽輪機、60T/H鍋爐送風機進風 |
|
3 |
CF--10 |
8～12 |
1.2 |
2.4 |
2950 |
N25型汽輪機、120T/H鍋爐送風機進風 |
|
4 |
CF--13 |
11～15 |
1.6 |
2.4 |
3400 |
|
|
5 |
CF--18 |
15～20 |
2 |
2.4 |
4400 |
N50型汽輪機、220T/H鍋爐送風機進風 |
|
6 |
CF--20 |
18～23 |
2.4 |
2.4 |
4650 |
|
|
7 |
CF--23 |
20～25 |
2.0 |
3.4 |
5500 |
N100-N125型汽輪機、400-410T/H鍋爐送風機進風 |
|
8 |
CF--25 |
23～29 |
2.0 |
4.0 |
5850 |
|
|
9 |
CF--35 |
30～42 |
2.8 |
3.2 |
7200 |
|
|
10 |
CF--45 |
38～50 |
4.0 |
3.0 |
10500 |
N200型汽輪機、670T/H鍋爐送風機進風 |
|
11 |
CF--50 |
45～60 |
4.0 |
3.2 |
13600 |
|
|
12 |
CF--60 |
50～70 |
4.8 |
4.0 |
14400 |
N310型汽輪機、1000T/H鍋爐軸流式送風機進風 |
|
13 |
CF--70 |
60～85 |
5.2 |
4.0 |
18500 |
|
|
14 |
CF--90 |
75～100 |
5.5 |
5.5 |
21000 |
|
|
15 |
CF--100 |
90～115 |
5.6 |
6.0 |
23000 |
|
消聲設備選型指南
1、本廠生產的蒸汽消聲器分下列三大類型
1）TB型消聲器：用于高、中壓鍋爐點火排汽消聲，由表1選型。
2）TA型消聲器：用于高、中壓蒸汽安全門排放消聲，由表2、3選型。
3）TD型低壓通孔消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲，由表4、5選型。
凡表中未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由我公司代為選型。
2、型號模式：
（Ⅰ） 由兩個或三個英文字母組成
第一字母表示消聲器結構特征
T—通孔式消聲器。
P—小孔式消聲器。（非抗、噴、阻復合型）
第二字母表示消聲對象
B—鍋爐點火排汽及其他人工排汽。
A—各類聲源設備安全門。
D—低壓通孔式消聲器。
C—沖管用。
當用于某些特殊用途時，還設置了用英文小寫字母表示的第三字母，
如：
b—背壓式汽輪機
y—除氧器
（II）表示鍋爐蒸汽的絕對壓力，at（對于中間再熱機組的再熱器，則用分式中的分母表示溫度）。
（III）分子表示鍋爐蒸發量T/H；分母表示消聲器排汽量T/H。
此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在第III欄后，另加（過）或（飽）字樣，以示區別。
附錄一 火力發電廠設備噪聲表
|
聲波dB(A) |
噪 聲 源 |
|
130 |
高壓及高壓以上鍋爐排汽放空 |
|
125 |
高、中壓鍋爐排汽放空 |
|
120 |
中、低壓鍋爐排汽放空、背壓式汽輪機抽汽排空；大型球磨機 |
|
115 |
鍋爐定期排污放空 |
|
110 |
背壓式汽輪機排汽放空；大型鼓風機進口；柴油發電機 |
|
105 |
高壓除氧器排汽；高中壓汽輪機啟停疏水排汽；鍋爐連續排污；大型發電機磁機進風口 |
|
100 |
射汽式抽氣器排汽；汽輪油泵排汽；大型發電機進風口；大型鼓風機 | ,
|
95 |
汽機房運行層；大型小泵房；中型電動機 |
|
90 |
汽機房零米層；中型水泵房 |
附錄二 工業企業噪聲衛生標準
1、中國、美國工業企業噪聲時限標準
適用于新建、改建企業允許噪聲表dB(A)
|
每個工作日接觸 |
標 準 名 稱 |
|
|
中國79年國標 |
美國77年國標 |
|
|
8（工作環境） |
85 |
85 |
|
4 |
88 |
90 |
|
2 |
91 |
95 |
|
1 |
96 |
100 |
|
1/2 |
105 |
105 |
|
1/3 |
|
110 |
|
1/4 |
|
115 |
